X70 PSL2 لائن پائپis a high-strength, acid-resistant seamless steel pipe of API 5L PSL2 grade. "X70" represents a minimum yield strength of 70 ksi (approximately 483 MPa). This material, through low-carbon microalloying design and quenching and tempering processes, achieves a tensile strength ≥485 MPa while possessing excellent resistance to hydrogen-induced cracking (HIC) and sulfide stress corrosion (SSC), making it suitable for acidic environments with H₂S partial pressure >0.0348 ایم پی اے۔
آف شور برازیل تیار ہے۔: ہائی-پری-گہرے پانی کے نمک کے منصوبوں کے لیے اندرونی بہاؤ کوٹنگ کے ساتھ ہائی پریشر X70 PSL2 پائپ۔
طول و عرض کی تفصیلات: تیل اور گیس کے لیے API 5L X70 PSL2 پائپ لائن
| مینوفیکچرنگ کا عمل | بیرونی قطر (OD) کی حد | دیوار کی موٹائی (WT) کی حد | معیاری لمبائی |
| ہموار (SMLS) | 2" - 28" (60.3 - 711 ملی میٹر) | SCH 20 - SCH XXS (60 ملی میٹر تک) | 5.8m/6.0m/11.8m/12m (SRL/DRL) |
| الیکٹرک ریزسٹنس ویلڈیڈ (ERW/HFW) | 4" - 24" (114.3 - 610 ملی میٹر) | زیادہ سے زیادہ 25.4mm (OD پر منحصر ہے) | زیادہ سے زیادہ 18m |
| طولانی زیر آب آرک ویلڈیڈ (LSAW) | 16" - 60" (406.4 - 1524 ملی میٹر) | 6.0 ملی میٹر - 60 ملی میٹر | زیادہ سے زیادہ 12.5m (سنگل سیون) / 18m |
| سرپل زیر آب آرک ویلڈڈ (SSAW) | 18" - 100" (457 - 2540 ملی میٹر) |
API 5L X70 PSL2 پائپ لائن سنکنرن تحفظ کا ایک جامع تجزیہ: ساحل بمقابلہ آف شور حل
ساحلی پائپ لائنز:
- ترجیحی حل: 3LPE (ٹرپل لیئر پولیتھیلین) سنکنرن سے تحفظ
- ساخت: نیچے کی تہہ FBE (Epoxy پاؤڈر) + درمیانی تہہ چپکنے والی + بیرونی تہہ ہائی-کثافت پولیتھیلین (HDPE)۔
3LPE کیوں منتخب کریں؟
- اعلی درجہ حرارت: مسلسل زیادہ نمی والے ماحول میں، جیسے کہ Amazon برساتی جنگل، 3LPE بہترین نمی کی رکاوٹ کی خصوصیات فراہم کرتا ہے۔
- مکینیکل تحفظ: ساحل کی تعمیر میں وسیع فیلڈ اسٹوریج، طویل-دوری کی نقل و حمل، اور بیک فلنگ شامل ہے۔ سخت اور پہننے والی-مزاحم PE بیرونی تہہ چٹانوں اور درختوں کی جڑوں سے ہونے والے خراشوں کے خلاف مؤثر طریقے سے مزاحمت کرتی ہے۔
- ماحولیاتی موافقت: خشک علاقوں میں روزانہ درجہ حرارت کے انتہائی تغیرات کی وجہ سے مٹی کی قینچ کی قوتوں کو برداشت کرنے کی صلاحیت۔
آف شور پائپ لائنز:
1. بیرونی سنکنرن تحفظ:
ایف بی ای یا ڈوئل لیئر ایف بی ای (دوہری پرت مولڈ ایپوکسی پاؤڈر)
- فوکس: آف شور پائپ لائنز عام طور پر پائپ لائننگ ویسلز (S-lay یا J-lay) کا استعمال کرتی ہیں۔
- فوائد: ایف بی ای میں اسٹیل کے ساتھ انتہائی مضبوط کیمیائی بندھن اور کیتھوڈک ڈس بانڈمنٹ کے خلاف بہترین مزاحمت ہے، جو اسے اعلی-نمک گہرے-سمندر کے ماحول میں ایک بنیادی رکاوٹ بناتی ہے۔ 3LPE کے مقابلے میں، FBE میں درجہ حرارت کی بہتر مزاحمت ہے اور یہ پائپ لائننگ برتن کے ٹینشنر میں پھسلنے کا کم خطرہ ہے۔
2. اندرونی کوٹنگ: بہاؤ کی کارکردگی کوٹنگ
- فنکشن: ایک مائع ایپوکسی کوٹنگ (عام طور پر 60-100μm موٹی) پائپ کی اندرونی دیوار پر اسپرے کیا جاتا ہے۔
- قدر: اندرونی دیوار کی کھردری کو نمایاں طور پر کم کرتا ہے، رگڑ مزاحمت کو کم کرتا ہے۔ طویل-گہری قدرتی گیس کی نقل و حمل کے لیے، اندرونی بہاؤ کی کارکردگی کوٹنگ پمپ اسٹیشن کی توانائی کی کھپت کو نمایاں طور پر کم کر سکتی ہے اور نقل و حمل کی کارکردگی کو 3%-5% تک بڑھا سکتی ہے، جس کے نتیجے میں آپریٹرز کے لیے بہت زیادہ ROI (سرمایہ کاری پر واپسی) حاصل ہوتا ہے۔
API 5L X70 PSL2 تیل اور گیس پائپ لائن کا ٹیسٹ اور معائنہ
| ٹیسٹنگ آئٹم | پی ایس ایل 2 کی لازمی ضرورت | کردار / مقصد |
| Charpy V-notch (CVN) امپیکٹ ٹیسٹ | لازمی | جفاکشی کی تصدیق کے لیے منعقد کیا گیا؛ عام طور پر 0 ڈگری یا اس سے کم پر تجربہ کیا جاتا ہے (مثال کے طور پر، -20 ڈگری، -45 ڈگری) |
| کم از کم امپیکٹ انرجی (KV) | اوسط 27J (طول بلد) / 40J (ٹرانسورس) سے زیادہ یا اس کے برابر | پائپ مواد کی روک تھام کو یقینی بناتا ہےٹوٹنے والا فریکچرہائی پریشر آپریٹنگ ماحول کے تحت- |
| 100% ہائیڈرو سٹیٹک ٹیسٹ | ٹکڑا-بذریعہ-ٹکڑا جانچ(دباؤ عام طور پر 20.0 MPa سے زیادہ یا اس کے برابر) | زیادہ سے زیادہ آپریٹنگ پریشر پر پائپ باڈی کی سگ ماہی اور ساختی سالمیت کی تصدیق کرتا ہے۔ |
| 100% غیر-تباہ کن جانچ (NDT) | الٹراسونک (UT) یا ریڈیوگرافک (RT) | لازمی:ویلڈز اور پائپ باڈی میں تمام اندرونی مائیکرو- نقائص کا پتہ لگانے اور انہیں ختم کرنے کے لیے۔ |
| ڈراپ ویٹ ٹیئر ٹیسٹ (DWTT) | کے ساتھ پائپ کے لئے ضروری ہےOD 508mm (20") سے بڑا یا اس کے برابر | بڑے-قطر کے پائپوں کی قابلیت کا اندازہ لگاتا ہے۔کریک پروپیگنڈہ کو گرفتار کریں۔(نکلنے والا فریکچر)۔ |

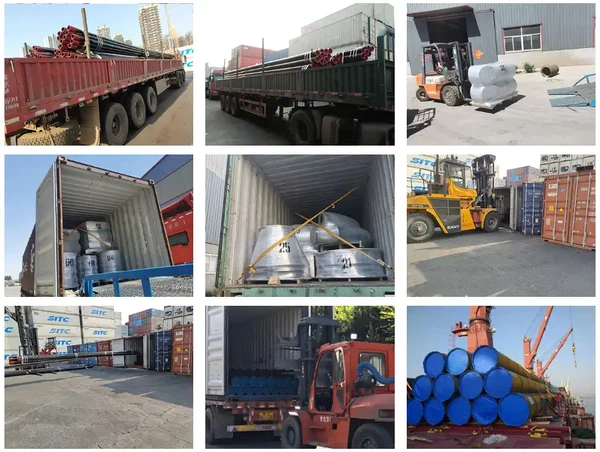

API 5L X70 PSL2 آنشور بمقابلہ آف شور پائپ لائنز کے لیے لاجسٹک اور تحفظ
| خصوصیت / پیرامیٹر | ساحلی منصوبے | آف شور پروجیکٹس |
| پرائمری کوٹنگ | 3-پرت پولی تھیلین (3LPE) | فیوژن بانڈڈ ایپوکسی (ایف بی ای) + اندرونی بہاؤ کی کارکردگی کوٹنگ |
| بیول پروٹیکشن | معیاری 30 ڈگری بیول پروٹیکٹرز | جامع (اسٹیل-پلاسٹک) محافظوں کے ساتھ صحت سے متعلق J-بیول |
| سطح کی حفاظت | ربڑ کی علیحدگی کی پٹیاں + تنکے کی رسیاں | 100% نایلان سلنگز + UV-مزاحم ریپنگ |
| پورٹ ذخیرہ کرنے کا فوکس | پر زور دینااینٹی-اسکریچاورمخالف-اثراندرون ملک نقل و حمل کے دوران۔ | پر زور دینااینٹی-سالٹ سپرےاوراینٹی-UV انحطاططویل سمندری سفر کے لیے۔ |
| تعمیل فوکس | لازمیISPM 15 ووڈ فیومیگیشنکسٹم کلیئرنس کے لیے | ملتے ہیں۔سخت اعلی-پریزین فٹ-اپ کی ضروریاتغیر ملکی خودکار ویلڈنگ کے لیے۔ |
درخواست کے کیسز
- چین-روس مشرقی راستہ قدرتی گیس پائپ لائن: Φ406.4×17.5mm X70 PSL2 سٹیل پائپ کا استعمال کرتا ہے؛ DWTT شیئر ایریا -40 ڈگری کم درجہ حرارت والے حصے میں 85% سے زیادہ ہے۔ ٹرانسمیشن پریشر 12MPa ہے۔
- بوہائی سی آئل فیلڈ: 25 ملی میٹر موٹی-دیواروں والی X70QS پائپ کا استعمال کرتی ہے۔ بیرونی دباؤ کی مزاحمت 15MPa سے زیادہ ہے، جو زیادہ نمکین اور تیزابیت والے سمندری پانی کے ماحول کے لیے موزوں ہے۔
- بیجنگ گیس رنگ پائپ لائن: Φ1016×17.5mm X70QS سٹیل پائپ؛ HIC/SSC دوہری سرٹیفیکیشن؛ 30 سال کی ڈیزائن کی زندگی.
اکثر پوچھے گئے سوالات
API 5L X70 ایک ہے۔اعلی کاربن ورژن پائپ گریڈ جس میں متعدد ماحول میں اچھی سنکنرن خصوصیات ہیں۔. API 5L x70، جس میں ٹھوس کیمیائی خصوصیات ہیں، میں 0.22-0.28 فیصد تک کاربن، 1-1.2 فیصد تک مینگنیج، 0.03 فیصد تک فاسفورس، سلفر، نکل، کرومیم اور کاپر صحیح مقدار میں موجود ہیں۔
X70 مواد کس چیز کے برابر ہے؟
X70 ایک اعلی-طاقت والا پائپ لائن اسٹیل ہے جو تیل اور گیس کی صنعت میں بڑے پیمانے پر استعمال ہوتا ہے۔ یہ API 5L معیار پر پورا اترتا ہے۔ "X" پائپ لائنوں کے لیے اس کے استعمال کی نشاندہی کرتا ہے، جب کہ "70" سے مراد اس کی پیداوار کی طاقت 70,000 psi ہے۔ مساوی درجات شامل ہیں۔L485M (چین) اور L485MB (یورپ).
API 5L X65 اور X70 میں کیا فرق ہے؟
API 5L X65: بڑے پیمانے پر آنشور اور آف شور پائپ لائنوں میں استعمال کیا جاتا ہے جہاں اعتدال پسند طاقت اور اچھی ویلڈیبلٹی کی ضرورت ہوتی ہے۔ API 5L X70: ہائی-دباؤ والی پائپ لائنوں اور پروجیکٹس کے لیے ترجیح دی جاتی ہے جن کے لیے زیادہ طاقت کی ضرورت ہوتی ہے-سے-وزن کے تناسب، جیسے گہرے پانی کی آف شور پائپ لائنز۔
