L555QO سیملیس سٹیل پائپAPI 5L معیار میں اعلی-گریڈ پائپ لائن اسٹیل سے تعلق رکھتا ہے۔ اس کی کم از کم پیداوار کی طاقت 555MPa تک پہنچ جاتی ہے، جو روایتی X80 سٹیل گریڈ (پیداوار کی طاقت 551MPa) کے مقابلے طاقت اور سختی کا بہتر توازن ہے۔ مائیکرو ایلوئینگ ڈیزائن اور کنٹرولڈ رولنگ اینڈ کولنگ پروسیس (TMCP) کے ذریعے، اسٹیل کے اندر ایک باریک-دانے دار بینیٹک ڈھانچہ بنتا ہے، جس سے پروڈکٹ کو -46 ڈگری کے کم درجہ حرارت پر بھی 27J سے زیادہ کی Charpy اثر توانائی کو برقرار رکھنے کے قابل بناتا ہے۔

GNEE گروپ 240HV سے نیچے پائپ باڈی کی سختی کو کنٹرول کرنے کے لیے اختراعی طور پر "آن لائن بجھانے اور ٹیمپرنگ" کے عمل (Q&T) کو اپناتا ہے، جو نہ صرف NACE MR0175 ہائیڈروجن سلفائیڈ سنکنرن مزاحمت کی ضروریات کو پورا کرتا ہے، بلکہ ویلڈنگ کے عمل کے دوران کولڈ کریکنگ کے خطرے سے بھی بچاتا ہے۔

آف شور پائپ لائن منصوبے کی منصوبہ بندی کر رہے ہیں؟ تازہ ترین L555QO قیمت اور نمونہ MTC رپورٹ کے لیے آج ہی ہماری API 5L انجینئرنگ ٹیم سے رابطہ کریں۔ ای میل:sales@gneetube.com

ٹیکنیکل اسپیک ٹیبل

جائیداد	L555QO (X80QO) کے لیے عام قدر
معیاری	API Spec 5L (PSL 2)
ترسیل کی حالت	بجھا ہوا اور مزاج (Q)
پیداوار کی طاقت (Rt0.5)	555 - 705 MPa (80.5 - 102.3 ksi)
تناؤ کی طاقت (Rm)	625 - 825 MPa (90.6 - 119.7 ksi)
پیداوار-سے-تناسب کا تناسب	0.93 سے کم یا اس کے برابر (حفاظت کے لیے اہم)
سختی (CVN/DWTT)	-20 ڈگری یا -40 ڈگری پر درکار ہے (کلائنٹ کی وضاحت)

L555QO سیملیس لائن پائپ بیرونی قطر کی رواداری

معیاری	سائز	قطر رواداری				گول پن سے باہر
		پائپ باڈی		پائپ اینڈ		پائپ باڈی	پائپ اینڈ
		ایس ایم ایل ایس	ویلڈڈ	ایس ایم ایل ایس	ویلڈڈ	ایس ایم ایل ایس	ویلڈڈ
API اسپیک 5L ایس او 3183 GB/T9711	D<60.3mm	{{0}mm/-0.8mm		{{0}mm/-0.4mm
	60.3 ملی میٹر سے کم یا اس کے برابر D سے کم یا اس کے برابر 168.3 ملی میٹر	+0.75%/-0.75%				2.0% سے کم یا اس کے برابر	1.5% سے کم یا اس کے برابر
	168.3 ملی میٹر			+0.5%/-0.5%
	320 ملی میٹر			{{0}mm/-1.6mm
	426 ملی میٹر	+0.75%/-0.75%	{{0}mm/-3.2mm
	610 ملی میٹر	+1.0%/-1.0%	+0.5%/-0.5%	±2.0 ملی میٹر	±1.6 ملی میٹر	1.5% سے کم یا اس کے برابر	1.0% سے کم یا اس کے برابر
	800 ملی میٹر		{{0}mm/-4mm
	1000 ملی میٹر	+1.0%/-1.0%	{{0}mm/-4mm			15 ملی میٹر سے کم یا اس کے برابر	1.0% سے کم یا اس کے برابر
	1300 ملی میٹر	+1.0%/-1.0%	{{0}mm/-4mm			15 ملی میٹر سے کم یا اس کے برابر	13 ملی میٹر سے کم یا اس کے برابر

نوٹ: D پائپ کا برائے نام بیرونی قطر ہے۔

L555QO اعلی پیداوار کاربن اسٹیل پائپ دیوار کی موٹائی کی رواداری

معیاری	باہر مخصوص قطر	دیوار کی موٹائی	دیوار کی موٹائی کی رواداری	دیوار کی موٹائی کی رواداری
معیاری	باہر مخصوص قطر	دیوار کی موٹائی	ایس ایم ایل ایس پائپ	ویلڈڈ پائپ
API اسپیک 5L آئی ایس او 3183 GB/T 9711	-	t 4.0 ملی میٹر سے کم یا اس کے برابر	{{0}mm/-0.5mm	{{0}mm/-0.5mm
	-	4.0 ملی میٹر	+15%/-12.5%	{{0}mm/-0.5mm
	-	5.0 ملی میٹر		+10%/-10%
	-	15.0mmst<25.0mm		{{0}mm/-1.5mm
	-	25.0 ملی میٹر t سے کم یا اس کے برابر<30.0mm	{{0}mm/-3.0mm
	-	30.0 ملی میٹر t سے کم یا اس کے برابر<37.0mm	{{0}mm/-10.0%
	-	t 37.0 ملی میٹر سے زیادہ یا اس کے برابر	+10.0%/-10.0%

عام انجینئرنگ ایپلیکیشن کیسز

چین-روس ایسٹ روٹ قدرتی گیس پائپ لائن منصوبہ L555QO سٹیل پائپوں کے بڑے-پیمانے میں ایک پیش رفت کا نشان ہے۔ اس پروجیکٹ کے ہیلونگ جیانگ ریور کراسنگ سیکشن میں 1420x25.7mm اسٹیل پائپ استعمال کیے گئے، جو -40 ڈگری کے محیطی درجہ حرارت پر 12MPa کے ورکنگ پریشر کو کامیابی کے ساتھ برداشت کرتے ہیں۔

خاص طور پر پائپ لائن کا "اندرونی استر + بیرونی سنکنرن تحفظ" کے دوہرے تحفظ کے نظام کو اپنانا ہے: اندرونی دیوار پر 100µm موٹی ڈریگ- کوٹنگ کو کم کرنے سے نقل و حمل کی کارکردگی میں 3.2 فیصد اضافہ ہوتا ہے۔ بیرونی دیوار کو زنک-ایلومینیم الائے سیکریفشل انوڈ تحفظ کے ساتھ جوڑا گیا ہے، جس سے ڈیزائن کی زندگی 50 سال تک بڑھ جاتی ہے۔

آف شور تیل اور گیس کے شعبے میں، L555QO سٹیل پائپوں نے جنوبی بحیرہ چین میں ڈونگ فانگ 13-2 گیس فیلڈ کی ترقی میں منفرد فوائد کا مظاہرہ کیا ہے۔ 1500 میٹر کی پانی کی گہرائی میں متحرک رائزر سسٹم 324x22mm ہموار پائپ استعمال کرتا ہے۔ محدود عنصر کے تجزیے نے اس بات کی تصدیق کی ہے کہ یہ 0.8D (قطر) کی موڑنے والی اخترتی کو برداشت کر سکتا ہے، پانی کی پائپ لائن کے گہرے تناؤ کے ڈیزائن کے لیے APIRP1111 کی ضروریات کو پورا کرتا ہے۔ یہ کیس گہرے سمندر کی پائپ لائنوں کے بعد میں لوکلائزیشن کے لیے اہم تکنیکی تصدیق فراہم کرتا ہے۔

API 5L L555QO پائپ لائن کی پیداواری عمل میں کلیدی ٹیکنالوجیز

API pipeline product process

L555QO کوالٹی انٹیگریٹی پروگرام

1. ریفائنڈ اسٹیل سورس کنٹرول (ماخذ پر پاکیزگی - کلین اسٹیل پریکٹس)
L555QO اسٹیل میں اعلی طاقت اور اعلی سختی کا توازن پگھلے ہوئے اسٹیل کی پاکیزگی سے شروع ہوتا ہے۔

کم سلفر اور فاسفورس کنٹرول: ہم سلفر (S) کی سطح کو 0.003% سے کم یا اس کے برابر اور فاسفورس (P) کی سطح کو 0.010% سے کم یا اس کے برابر کرنے پر سختی سے کنٹرول کرتے ہیں، اس طرح غیر- دھاتی شمولیت کو کم سے کم کرتے ہیں۔
کاربن ایکوئیلنٹ کنٹرول (کم CEV/Pcm): ہم Pcm (ویلڈنگ کریک سنسیٹیویٹی انڈیکس) کو 0.20% یا اس سے نیچے برقرار رکھتے ہیں۔

2. بجھانے اور ٹیمپرنگ (Q&T) کے عمل میں مستقل مزاجی (صحت سے متعلق گرمی کا علاج)
L555QO میں "Q" کا مطلب ہے Quenched اور Tempered۔

مکمل-باڈی ہیٹ ٹریٹمنٹ: ہم بجھانے کے لیے ایڈوانسڈ انڈکشن ہیٹنگ کا استعمال کرتے ہیں، جس کے بعد ایک درست ٹیمپرنگ عمل ہوتا ہے، تاکہ پورے پائپ باڈی میں انتہائی یکساں میٹالوگرافک ڈھانچے (ٹیمپرڈ سوربائٹ/بینائٹ) کو یقینی بنایا جا سکے۔
کارکردگی میٹرکس: ہم یقینی بناتے ہیں کہ پیداوار- سے- تناؤ کا تناسب 0.93 سے نیچے رہنے کے لیے سختی سے کنٹرول کیا جاتا ہے، پائپ لائن کو کافی پلاسٹک ریزرو فراہم کرتے ہیں۔

3. فریکچر اریسٹ ٹیسٹنگ: DWTT اور CVN (فریکچر اریسٹ پراپرٹیز)
زیادہ-دباؤ والے آتش گیر سیالوں کی نقل و حمل میں، طویل-چلنے والے قینچ کے فریکچر کو روکنا انتہائی اہمیت کا حامل ہے۔

ڈراپ ویٹ ٹیئر ٹیسٹ (DWTT): -20 ڈگری یا اس سے کم درجہ حرارت پر کیا جاتا ہے، DWTT 85% سے زیادہ یا اس کے برابر کے شیئر ایریا (SA%) کو یقینی بناتا ہے۔
Charpy V-Notch (CVN) امپیکٹ ٹیسٹنگ: پائپ باڈی، ویلڈ سیون، اور ہیٹ-متاثرہ زونز (HAZ) پر اثرات کے جامع ٹیسٹ کیے جاتے ہیں؛ اس کے نتیجے میں جذب شدہ توانائی API 5L معیار کی طرف سے مقرر کردہ ضروریات سے نمایاں طور پر تجاوز کرتی ہے۔

4. سمندری ماحول کے لیے ہندسی درستگی (آف شور-گریڈ ڈائمینشنل ٹولرنس)
سمندر کے کنارے پائپلے کے برتن پائپ کے سروں کی گولائی کے حوالے سے انتہائی سخت تقاضے عائد کرتے ہیں۔

سردی کو پھیلانے کا عمل: ہر پائپ کو بقایا تناؤ کو دور کرنے اور کامل گول پن اور قطر کی رواداری کو یقینی بنانے کے لیے ایک مکمل-جسمانی سرد توسیع کے عمل سے گزرتا ہے۔
درست پائپ کے اختتام کی پیمائش: لیزر سکینر پائپ کے اختتامی انحراف کی نگرانی کے لیے استعمال کیے جاتے ہیں، اس طرح خودکار فیلڈ ویلڈنگ کے آپریشنز کے دوران اعلی کارکردگی کو یقینی بنایا جاتا ہے۔

5. 100% جامع غیر-تباہ کن جانچ

آٹومیٹڈ الٹراسونک ٹیسٹنگ (AUT): مکمل طور پر خودکار، ملٹی-ویلڈ سیمز کی جانچ پڑتال-آف شور پائپ لائنوں کے لیے ایک بنیادی معیار۔
ریئل- ٹائم ریڈیوگرافک ٹیسٹنگ (RT): پائپ کے سروں اور اہم حصوں کا ڈیجیٹل امیجنگ معائنہ۔
میگنیٹک پارٹیکل ٹیسٹنگ (MT) اور پینیٹرینٹ ٹیسٹنگ (PT): شپمنٹ سے پہلے کسی بھی منٹ کی دراڑ کی عدم موجودگی کو یقینی بنانے کے لیے پائپ اینڈ بیولز کی سطح کا معائنہ۔

6. سرٹیفیکیشن اور مکمل ٹریس ایبلٹی

API مونوگرام: آفیشل API 5L مونوگرام کو لاگو کرنے کا اختیار۔
3.2 MTC سپورٹ: ہم SGS، BV، DNV، یا ABS کے ذریعے EN 10204 3.2 سرٹیفکیٹ جاری کرنے کی مکمل حمایت کرتے ہیں۔
اینڈ-سے-اینڈ ٹریس ایبلٹی: سٹیل کوائل نمبر سے لے کر تیار پائپ نمبر تک، تمام انسپکشن ڈیٹا کو مستقل طور پر محفوظ کیا جاتا ہے، ہر ایک پائپ کے لیے ایک وقف شدہ ریکارڈ کے ساتھ۔

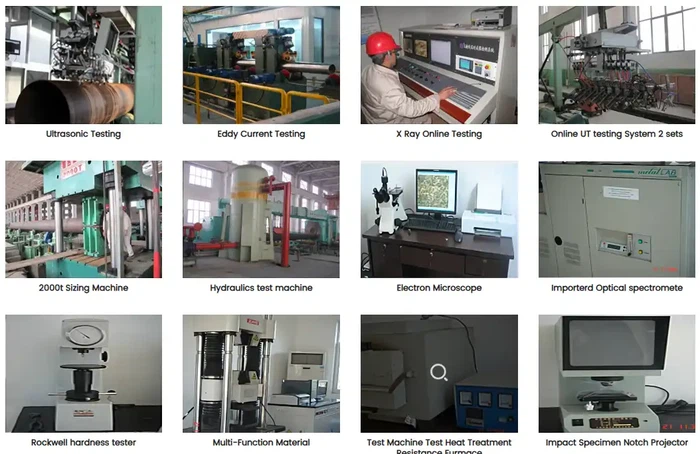

quality control of steel pipe

API 5L L555QO کاربن اسٹیل لائن پائپ کی نقل و حمل اور ذخیرہ:

سمندری مال برداری کے لیے، تہوں کے درمیان پھسلن کو روکنے کے لیے خصوصی معاونت کا استعمال کیا جاتا ہے۔
کھلی-ایئر اسٹوریج کے لیے، UV-حفاظتی ترپالوں کا استعمال PE پرت کی عمر کو روکنے کے لیے کیا جاتا ہے۔
مکینیکل نقصان کو روکنے کے لیے پلاسٹک کی حفاظتی آستینیں بیولڈ سروں پر لگائی جاتی ہیں۔

Transportation And Storage Of API 5L L555QO Carbon Steel Line Pipe

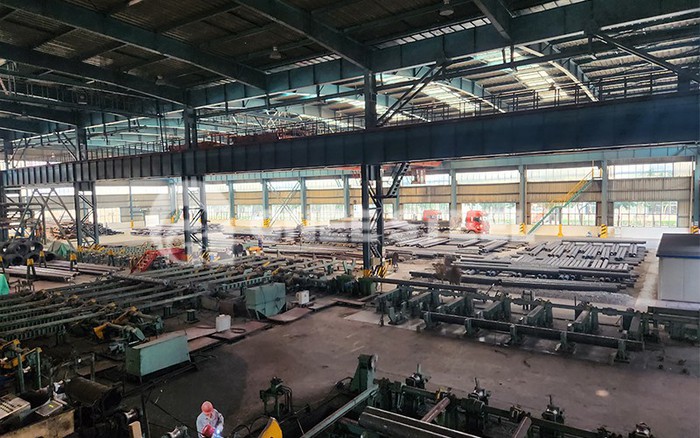

API 5L L555QO تیل اور گیس پائپ لائنز فیکٹری

API 5L L555QO pipeline factory
