L450 API 5L میں متعین ایک اعلی-طاقت والی پائپ لائن سٹیل گریڈ ہے۔ خط "L" لائن پائپ اسٹیل کی نمائندگی کرتا ہے، جب کہ "450" 450 MPa کی کم از کم پیداوار کی طاقت کو ظاہر کرتا ہے، جو تقریباً 65.3 ksi ہے اور گریڈ X65 کے مساوی ہے۔
نیوبیم، وینیڈیم، اور ٹائٹینیم کے ساتھ مائیکرو الائینگ کے ذریعے، کنٹرولڈ رولنگ اور کولنگ (TMCP) کے ساتھ مل کر، L450 ایک عمدہ-مائیکرو اسٹرکچر تیار کرتا ہے جو اعلی طاقت، کم-درجہ حرارت کی سختی، اور فیلڈ ویلڈیبلٹی کا بہترین توازن فراہم کرتا ہے۔
GNEE پائپ API 5L L450 (X65) لائن پائپ سیملیس (SMLS)، ERW، اور LSAW پروڈکشن فارمز میں فراہم کرتا ہے، بنیادی طور پر PSL2 کوالٹی میں، API 5L اور GB/T 9711 معیارات کے مطابق تصدیق شدہ۔
آپ کے منصوبے کے لئے ایک اقتباس کی ضرورت ہے؟ اپنا گریڈ، پی ایس ایل لیول، سائز اور مقدار بھیجیں۔ ہمارے انجینئر 24 گھنٹوں کے اندر وضاحتیں اور ترسیل کی تصدیق کریں گے۔
کلیدی وضاحتیں
| پیرامیٹر | تفصیلات |
|---|---|
| معیاری | API 5L (تازہ ترین ایڈیشن) / GB/T 9711 |
| گریڈ | L450 / X65 |
| پی ایس ایل کی سطح | PSL2 بطور معیاری، PSL1 درخواست پر دستیاب ہے۔ |
| ترسیل کی حالت (PSL2) | X65M (TMCP) یا X65Q (بجھا ہوا اور مزاج) |
| پیداواری فارم | سیملیس (SMLS)، ERW/HFW، LSAW |
| سائز کی حد | NPS 2" - 56" (OD 60.3 - 1422 ملی میٹر) |
| لمبائی | SRL 5.8–6.0 m، DRL 11.8–12.0 m، یا مقررہ لمبائی فی آرڈر |
| ختم ہوتا ہے۔ | بیولڈ اینڈ (BE)، سادہ سرے (PE)، تھریڈڈ اور درخواست پر جوڑے |
| دستاویزی | EN 10204 قسم 3.1 مل ٹیسٹ سرٹیفکیٹ؛ فریق ثالث کا معائنہ دستیاب ہے۔ |
اہم:API 5L 46ویں ایڈیشن کے مطابق، "X65 PSL2" کو ڈیلیوری کی شرط بتانی چاہیے۔ ابہام سے بچنے کے لیے خریداری کے آرڈرز پر M یا Q کا لاحقہ شامل کیا جانا چاہیے۔
مادی خصوصیات
API 5L X65 کم-کاربن کیمسٹری، مائیکرو ایلوئینگ، اور کنٹرول شدہ مینوفیکچرنگ کے عمل کے ذریعے اپنی اعلیٰ طاقت حاصل کرتا ہے۔
- کم کاربن مواد:X65M (TMCP) کے لیے 0.12% سے کم یا اس کے برابر، X65Q کے لیے 0.18% سے کم یا اس کے برابر۔
- کم فاسفورس:PSL2 کے لیے 0.025% سے کم یا اس کے برابر۔
- کم سلفر:PSL2 کے لیے 0.015% سے کم یا اس کے برابر؛ کھٹی خدمت کی ضروریات سلفر کو 0.003% سے کم یا اس کے برابر تک محدود کر سکتی ہیں۔
- مائیکرو الائینگ عناصر:نائوبیم، وینیڈیم، اور ٹائٹینیم مشترکہ Nb + V + Ti کے ساتھ 0.15% سے کم یا اس کے برابر۔
کنٹرول شدہ کمپوزیشن اور TMCP یا بجھانے-اور-غصہ کا عمل درج ذیل کارکردگی کے فوائد فراہم کرتا ہے:
- Charpy V کے ساتھ بہترین کم-درجہ حرارت کی سختی{1}}نوچ اثر کی تصدیق۔
- پی ایس ایل 2 ایپلی کیشنز کے لیے 0.93 سے کم یا اس کے برابر تناؤ کا تناسب-پیداوار کے ساتھ کنٹرول شدہ تناؤ-سے-سختی کا رویہ۔
- CE IIW کے ساتھ اچھی ویلڈیبلٹی 0.43 سے کم یا اس کے برابر اور Pcm 0.25 سے کم یا اس کے برابر۔
- سختی کنٹرول 250 HV10 سے کم یا اس کے برابر (کھٹی خدمت کے لیے 248 HV10 سے کم یا اس کے برابر)۔
سائز چارٹ (SMLS / ERW)
معیاری طول و عرض ASME B36.10M پر مبنی ہیں۔ بھاری دیوار کی موٹائی اور حسب ضرورت طول و عرض درخواست پر دستیاب ہیں۔
| این پی ایس | او ڈی (ملی میٹر) | دیوار کی موٹائی (ملی میٹر) | شیڈول | وزن (کلوگرام/میٹر) | فارم |
|---|---|---|---|---|---|
| 2" | 60.3 | 3.91 / 5.54 | SCH 40/80 | 5.44 / 7.48 | ایس ایم ایل ایس / ای آر ڈبلیو |
| 3" | 88.9 | 5.49 / 7.62 | SCH 40/80 | 11.29 / 15.27 | ایس ایم ایل ایس / ای آر ڈبلیو |
| 4" | 114.3 | 6.02 / 8.56 | SCH 40/80 | 16.07 / 22.32 | ایس ایم ایل ایس / ای آر ڈبلیو |
| 6" | 168.3 | 7.11 / 10.97 | SCH 40/80 | 28.26 / 42.56 | ایس ایم ایل ایس / ای آر ڈبلیو |
| 8" | 219.1 | 8.18 / 12.70 | SCH 40/80 | 42.55 / 64.64 | ایس ایم ایل ایس / ای آر ڈبلیو |
| 10" | 273.1 | 9.27 / 12.70 | SCH 40 / XS | 60.31 / 81.55 | ایس ایم ایل ایس / ای آر ڈبلیو |
NPS کے لیے 10 سے کم یا اس کے برابر، SCH 80 XS کے برابر ہے۔ NPS 12" اور اس سے اوپر کے لیے، SCH 80 اور XS مختلف عہدہ ہیں۔ NPS 16" سے 56" تک LSAW سائز درخواست پر دستیاب ہیں۔
تکنیکی پیرامیٹرز: L450 (X65) PSL1 بمقابلہ PSL2
| جائیداد | API 5L X65 PSL1 | API 5L X65 PSL2 (تجویز کردہ) |
|---|---|---|
| پیداوار کی طاقت (منٹ) | 450 MPa (65,300 psi) | 450 MPa (65,300 psi) |
| پیداوار کی طاقت (زیادہ سے زیادہ) | متعین نہیں ہے۔ | 600 MPa (87,000 psi) |
| تناؤ کی طاقت (منٹ) | 535 MPa (77,600 psi) | 535 MPa (77,600 psi) |
| تناؤ کی طاقت (زیادہ سے زیادہ) | متعین نہیں ہے۔ | 760 MPa (110,200 psi) |
| امپیکٹ ٹیسٹنگ | ضرورت نہیں ہے۔ | لازمی چارپی وی-نوچ ٹیسٹ |
| کاربن کے برابر | ضرورت نہیں ہے۔ | 0.43 سے کم یا اس کے برابر |
| کریک حساسیت (Pcm) | ضرورت نہیں ہے۔ | 0.25 سے کم یا اس کے برابر |
| سختی | متعین نہیں ہے۔ | 250 HV10 سے کم یا اس کے برابر |
| سلفر (زیادہ سے زیادہ) | 0.030% | 0.015% |
| فاسفورس (زیادہ سے زیادہ) | 0.030% | 0.025% |
| ترسیل کی حالت | محدود نہیں۔ | M (TMCP) یا Q (کوینچڈ اینڈ ٹیمپرڈ) |
| ٹریس ایبلٹی | معیاری | مکمل حرارت-سے-پائپ ٹریس ایبلٹی |
| این ڈی ٹی | بنیادی معائنہ | 100% UT یا RT |
معیار کی جانچ
ہر L450 (X65) لائن پائپ شپمنٹ سے پہلے سخت معائنہ سے گزرتی ہے:
- ہر جوائنٹ کی 100% ہائیڈرو سٹیٹک ٹیسٹنگ۔
- PSL2 کے لیے Charpy V-نشان اثر ٹیسٹنگ۔
- پی ایس ایل کی ضروریات کے مطابق تناؤ اور سختی کی جانچ۔
- جہاں ضرورت ہو وہاں ویلڈ سیون اور پائپ باڈی کی الٹراسونک ٹیسٹنگ۔
- SGS، Bureau Veritas، Lloyd's، یا کسٹمر-مقرر کردہ ایجنسیوں کے ذریعے فریق ثالث کا معائنہ۔
پیداواری عمل
ہموار (SMLS)
سیملیس X65 پائپ کو چھیدنے اور گرم رولنگ کے ذریعے تیار کیا جاتا ہے، جس کے بعد مخصوص ترسیل کی حالت کے مطابق ہیٹ ٹریٹمنٹ کیا جاتا ہے۔ یہ عام طور پر ہائی پریشر ایپلی کیشنز جیسے گیس انجیکشن لائنز اور آف شور رائزر کے لیے Q حالت میں فراہم کیا جاتا ہے۔
LSAW (طول بلد زیر آب آرک ویلڈنگ)
LSAW پائپ JCOE یا UOE بنانے والی ٹیکنالوجی کا استعمال کرتے ہوئے تیار کیا جاتا ہے، اس کے بعد اندرونی اور بیرونی ڈوبی ہوئی آرک ویلڈنگ ہوتی ہے۔ سرد توسیع جہتی درستگی کو بہتر بناتی ہے اور بقایا تناؤ کو کم کرتی ہے، جس سے یہ بڑی-قطر کی آف شور پائپ لائنوں اور ٹرنک لائن پروجیکٹس کے لیے موزوں ہوتی ہے۔
ERW / HFW (ہائی-فریکوئنسی ویلڈنگ)
ERW/HFW چھوٹے اور درمیانے قطر کی پائپ لائنوں کے لیے ایک قیمت-موثر حل ہے۔ ہائی-فریکوئنسی ویلڈنگ فلر میٹل کے بغیر ایک صاف ویلڈ سیون تیار کرتی ہے، اور پوسٹ-ویلڈ ہیٹ ٹریٹمنٹ ویلڈ کی سختی کو بہتر بناتی ہے۔

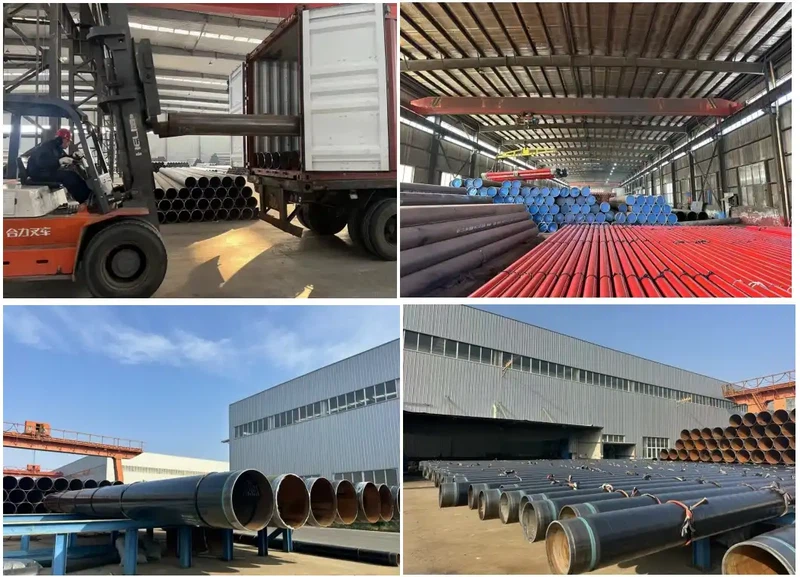

3PE اور FBE کوٹنگ کے اختیارات
3PE (تین-پرت Polyethylene)
3PE بڑے پیمانے پر دفن پائپ لائنوں کے لئے استعمال کیا جاتا ہے. یہ مٹی کے سنکنرن اور نمی کے خلاف طویل مدتی مزاحمت فراہم کرنے کے لیے FBE پرائمر، چپکنے والی تہہ، اور HDPE بیرونی تحفظ کو یکجا کرتا ہے۔
FBE (فیوژن بانڈڈ ایپوکسی)
ایف بی ای کوٹنگ بہترین چپکنے والی اور کیتھوڈک ڈبونڈمنٹ مزاحمت فراہم کرتی ہے، جو اسے غیر ملکی اور مرطوب ماحول کے لیے موزوں بناتی ہے۔
اندرونی ایپوکسی استر
اندرونی ایپوکسی کوٹنگ ایک ہموار سطح بناتی ہے، رگڑ کے نقصانات کو کم کرتی ہے، بہاؤ کی کارکردگی کو بہتر بناتی ہے، اور اندرونی سنکنرن سے بچاتی ہے۔

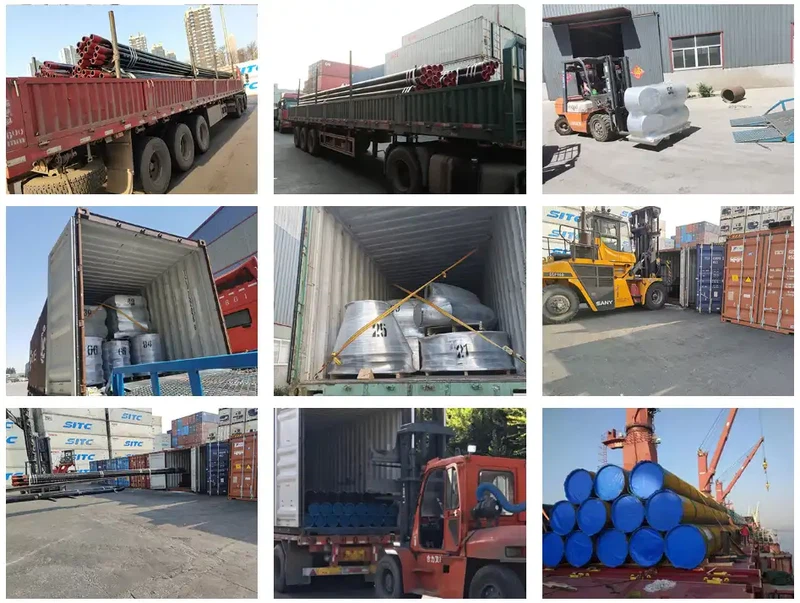

پیکیجنگ اور شپنگ
- اختتامی تحفظ:ہیوی-ڈیوٹی پلاسٹک کیپس یا دھاتی بیول پروٹیکٹر لوڈنگ اور نقل و حمل کے دوران نقصان کو روکتے ہیں۔
- سنکنرن تحفظ:ننگے پائپوں کو ایکسپورٹ-گریڈ اینٹی-رسٹ وارنش کے ساتھ لیپت کیا جاتا ہے۔ لیپت پائپوں کو نایلان سلنگس اور حفاظتی مدد سے سنبھالا جاتا ہے۔
- شپنگ طریقوں:بڑے پروجیکٹس کے لیے بریک بلک شپنگ اور معیاری لمبائی کے لیے کنٹینر شپنگ۔
ریگولر شپنگ روٹس میں سینٹوس، کالاؤ، والپاریسو اور بیونس آئرس شامل ہیں۔ بین الاقوامی پائپ لائن منصوبوں کے لیے مسابقتی CFR حل دستیاب ہیں۔
جنوبی امریکہ کے توانائی کے مرکزوں کو قابل اعتماد فراہمی!برازیل، چلی اور ارجنٹائن کے لیے آپٹمائزڈ لاجسٹک روٹس۔ لاجسٹکس میں تاخیر کو اپنے پروجیکٹ کو روکنے نہ دیں۔ہمارا موجودہ پروڈکشن شیڈول چیک کریں۔
API 5L لائن پائپ MTC
اکثر پوچھے گئے سوالات
کیا L450 X65 جیسا ہے؟
جی ہاں L450 اور X65 ایک ہی API 5L گریڈ کے دو عہدہ ہیں۔ L450 MPa میں کم از کم پیداوار کی طاقت کی نمائندگی کرتا ہے، جبکہ X65 مساوی ksi قدر کی نمائندگی کرتا ہے۔
L450 کے لیے PSL2 کی سفارش کیوں کی جاتی ہے؟
PSL2 سخت کیمیکل کنٹرول، لازمی اثر کی جانچ، زیادہ سے زیادہ طاقت کی حد، مکمل ٹریس ایبلٹی، اور 100% غیر-تباہ کن جانچ فراہم کرتا ہے، جو اسے پائپ لائن ایپلی کیشنز کی مانگ کے لیے موزوں بناتا ہے۔
مجھے X65 PSL2 کے لیے کون سی ڈیلیوری شرط بتانی چاہیے؟
تھرمو مکینیکل رولڈ پائپ کے لیے X65M یا بجھے ہوئے اور ٹمپرڈ پائپ کے لیے X65Q کی وضاحت کریں۔ X65M ERW اور LSAW کے لیے عام ہے، جبکہ X65Q اکثر ہموار ایپلی کیشنز کے لیے استعمال ہوتا ہے۔
L450 کے لیے Charpy اثر کی ضرورت کیا ہے؟
اثر کی ضرورت پائپ کے سائز، گریڈ، اور ترتیب میں بیان کردہ ٹیسٹ درجہ حرارت پر منحصر ہے۔ عام اقدار 0 ڈگری پر 27 J کے لگ بھگ ہوتی ہیں، لیکن آرڈر دینے سے پہلے پروجیکٹ کی ضروریات کی تصدیق کی جانی چاہیے۔
کیا آپ دفن خدمت کے لیے کوٹنگ فراہم کر سکتے ہیں؟
جی ہاں GNEE پائپ پروجیکٹ کی تفصیلات کے مطابق 3LPE، FBE، اور اندرونی epoxy کوٹنگ کے حل فراہم کر سکتا ہے۔
حوالہ جات
- API تفصیلات 5L - لائن پائپ (PSL1 / PSL2) کے لیے تفصیلات، 46 واں ایڈیشن۔
- GB/T 9711 - پیٹرولیم اور قدرتی گیس کی صنعتیں: پائپ لائن ٹرانسپورٹیشن سسٹم کے لیے اسٹیل پائپ۔
- ASME B36.10M - ویلڈڈ اور سیملیس روٹ اسٹیل پائپ۔
- EN 10204 - دھاتی مصنوعات: معائنہ دستاویزات کی اقسام۔
ایک کوٹیشن کی درخواست کریں۔
اپنا L450/X65 گریڈ، PSL کی سطح، ترسیل کی حالت (M یا Q)، پروڈکشن فارم، سائز، دیوار کی موٹائی، لمبائی، کوٹنگ کی ضروریات، اور مقدار ہماری انجینئرنگ ٹیم کو بھیجیں۔
ہم 24 گھنٹوں کے اندر وضاحتیں، دستیابی، اور ترسیل کے شیڈول کی تصدیق کریں گے۔
